AL 25
Pompe serie AL

Impieghi

Enologico Alimentare Chimico Nautica Trasporti Birrificazione Oleario Professionale

La migliore soluzione per l'aspirazione e il travaso di liquidi, grazie alla forte capacità di autoadescamento, alla possibilità di funzionamento anche con presenza discontinua del liquido in aspirazione e alla invertibilità del flusso.

La serie AL, integralmente realizzata in acciaio inox AISI 316, risulta particolarmente indicata per liquidi corrosivi e liquidi alimentari .

Questa versione con supporto e puleggia consente un facile accoppiamento con qualsiasi motore.

Per ogni applicazione occorre verificare l'idoneità  e scegliere le guarnizioni opportune.

E' particolarmente indicata per gli impieghi:
  • enologia (vino, mosti)
  • industria alimentare (olio, aceto, salamoia, succhi di frutta, mosto di birra, latte)
  • industria chimica(liquidi corrosivi)
  • nautica (sentina, servizi, raffreddamento, lavaggio, acqua di mare)
  • trasporti ( autocisterne, macchine stradali, impianti idrici a bordo)
  • processo di birrificazione (mosti di birra, birra, lavaggio)
  • industria olearia (olio di oliva, olio di semi)
  • uso professionale (applicazioni gravose, continuative nel tempo, installazione su impianti)

Specifiche idrauliche

  • Portata massima: 89 lt/min
  • Prevalenza massima: 42 m
  • Tenuta sull'albero: tenuta meccanica
  • Altezza massima di adescamento: 6 m
  • Bocche filettate: 1"
  • Densità massima liquido 1.1g/cm3 privo di particelle dure in sospensione (es. sabbia)
  • Temperatura massima 90°C (con guarnizioni su richiesta fino a 130°C)
  • Non adatta a liquidi aggressivi nei confronti dei materiali di costruzione della pompa e delle guarnizioni (vedi specifiche tecniche)
  • Non adatta al travaso di benzina, solventi e, in generale, in ambienti con rischio di esplosione e incendio.
  • Possibilità di inversione del flusso di pompaggio
  • Possibilità di funzionare per brevi periodi con tubazioni chiuse
  • All'installazione occorre riempire la pompa di liquido, successivamente questa operazione non è più necessaria.

Specifiche tecniche

  • Predisposto al collegamento tramite puleggia 1A72
Materiale
  • Corpo pompa: AISI 316
  • Albero: AISI 316
  • Girante: AISI 316
  • Guarnizioni: NBR
  • Tenuta meccanica: Ceramica/Grafite/NBR
Caratteristiche pompa
Bocche ∅ Portagomma Capacità di adescamento Qmax Hmax
1" 25 mm 6 m 89 lt/min 42 m
Quote di ingombro
W L H Peso
226 mm 144 mm 149 mm 3.7 kg

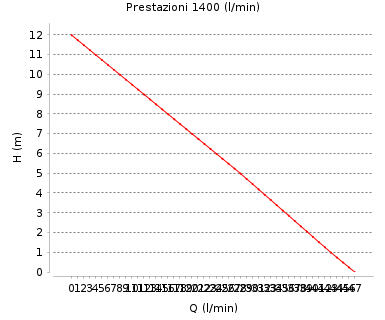

1400 g/min
H (m) 1m 5m 10m
Q 43 lt/min 28 lt/min 8 lt/min
HP 0.1 HP 0.2 HP 0.3 HP

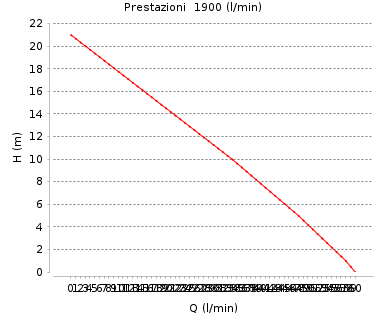

1900 g/min
H (m) 1m 5m 10m
Q 58 lt/min 48 lt/min 34 lt/min
HP 0.5 HP 0.6 HP 0.7 HP

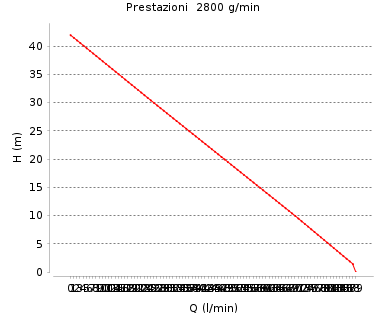

2800 g/min
H (m) 1m 10m 20m 30m
Q 89 lt/min 70 lt/min 48 lt/min 26 lt/min
HP 1.1 HP 1.3 HP 1.4 HP 1.6 HP

caratteristiche riferite al funzionamento con acqua a 20°

Disponibili per la parte idraulica a richiesta

BOCCHE SPECIALI
  • Bocche clamp DN 25
  • Bocche DIN 25
  • Bocche Macon 40 per AL 25
BY-PASS
  • By-pass aus Edelstahl 25
Carico/scarico liquido
  • Tappo di scarico
  • Bocca di scarico 1/4" GAS
  • Bocca di scarico 1/8"F GAS
  • Bocca di scarico DIN 10
  • Valvola di scarico
GUARNIZIONI
  • Guarnizioni in EPDM 25
  • Guarnizioni in Teflon 25
  • Guarnizioni in Viton 25
PER L'USO E IL TRASPORTO
  • Piedi per fissaggio a: muro
  • Piedi per fissaggio a: soffitto
Raccorderia
  • Raccordi in acciaio inox 25
  • Raccordi in plastica 25
  • Raccordi in plastica 30 AL25
